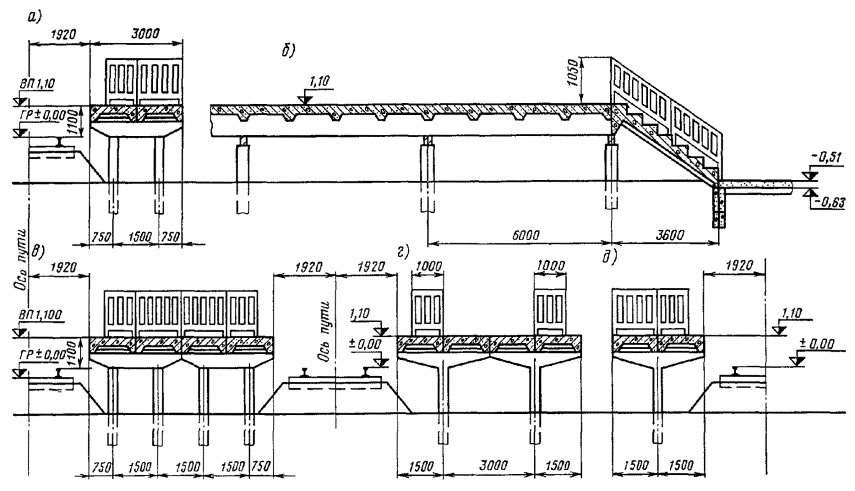

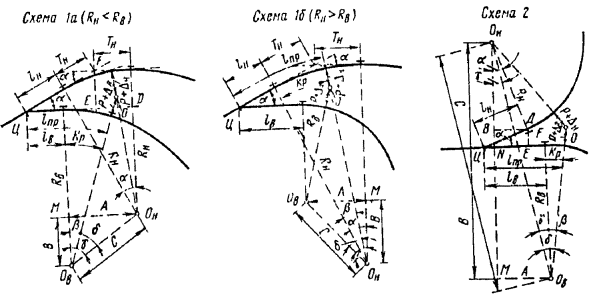

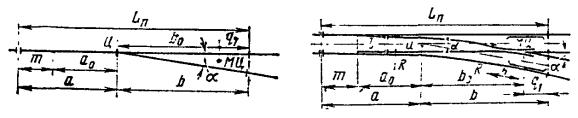

Проектирование железнодорожных станций и узлов. Справочное и методическое руководство.

МИНИСТЕРСТВО ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА СССР

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА

ПРОЕКТИРОВАНИЕ
ЖЕЛЕЗНОДОРОЖНЫХ СТАНЦИЙ И УЗЛОВ

СПРАВОЧНОЕ И МЕТОДИЧЕСКОЕ РУКОВОДСТВО

Издание второе, переработанное и дополненное

Под редакцией
канд. техн. наук А. М КОЗЛОВА
и инж. К. Г. ГУСЕВОЙ

МОСКВА «ТРАНСПОРТ» 1981

В книге излагаются технические требования, методические и нормативные указания по проектированию станций и узлов на железных дорогах, приводятся справочные и расчетные материалы, а также рекомендации, детализирующие и развивающие положения Инструкции по проектированию станций и узлов на железных дорогах Союза ССР (ВСН 56-78), Государственного стандарта Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм (ГОСТ 9238-73) и ряда глав Строительных норм и правил.

Книга рассчитана на инженерно-технических работников проектных институтов Минтрансстроя и МПС, а также на строителей и эксплуатационников железных дорог.

Ил. 189, табл. 208, библиогр. 31 назв.

Книгу написали:

Э. В. Бакумов - пп. 4.4-4.6 главы 4; Е. П. Бакумова - главу 15, К. Г. Гусева - главу 3, пп. 4.1, 4.2 главы 4, пп. 5.1, 5.2, 5.4-5.7 главы 5, приложения 1, 4, 5; Л. Ф. Деревянченко - п. 4.7 главы 4, 12, 20, приложение 8; В. С. Емельяненков - п. 4.3 главы 4, 19; Л. А. Злобина - п. 23.1 главы 23, Б. Н. Козлов - главу 10; Г. А. Мухамедов - главу 1, пп. 23.3, 23.4 главы 23; Т. Т. Савина - п. 5.3 главы 5, 16 (кроме п. 16.1), главы 17 (кроме пп. 17.2, 17.3), приложение 3; К. К. Таль - п. 4.8 главы 4, 22, п. 23.2 главы 23 (ВНИИ транс. стр-ва), В. Д. Беленький - главу 18; З. Г. Чаруковская, И. С. Шлумукова - главу 21 (Киевгипротранс); Л. В. Бутков; Б. З. Житц - главы 6, 7; М. А. Лехтман - главу 2, п. 8.5 главы 8, приложение 2; В. Ф. Улеманов - главу 9, приложения 6, 7; В. Ф. Улеманов, К. К. Гореленкова - главу 8 (кроме п. 8.5); Л. Г. Докукина, В. А. Ивашкина - главу 13 (Гипротранстэи); Ю. А. Однопозов, Л. И. Мятежева, Г. В. Пяслане - главу 11; В. Д. Прокинова - главу 14 (Гипротранссигналсвязь); В. П. Демидов - п. 16.1 главы 16 и пп. 17.2, 17.3 главы 17 (ПТКБ ЦП МПС).

ПРЕДИСЛОВИЕ

Справочное и методическое руководство Проектирование железнодорожных станций и узлов разработано в развитие нового нормативного документа - Инструкции по проектированию станций и узлов на железных дорогах Союза ССР (ВСН 56-78). В Руководство включены новые нормативные и справочные данные, регламентированные Строительными нормами и правилами (главы СНиП «Железные дороги колеи 1520 мм», «Автомобильные дороги», «Мосты и трубы» и др.), Правилами технической эксплуатации железных дорог Союза ССР, Государственным стандартом Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм (для линий со скоростью движения поездов не свыше 160 км/ч) и рядом других нормативных документов, а также правилами, инструкциями и приказами МПС и Минтрансстроя.

В Руководстве приводятся нормы и технические требования, которым необходимо следовать при проектировании всего комплекса устройств станций и узлов на новых железнодорожных линиях, при строительстве вторых путей и усилении (реконструкции) существующих железных дорог колеи 1520 мм общей сети Союза ССР и внешних железнодорожных подъездных путей колеи 1520 мм.

Внутренние подъездные пути и промышленные станции проектируют по нормам главы СНиП «Промышленный транспорт» и Руководства по проектированию промышленных железнодорожных станций (1977 г.).

С вводом в действие указанных выше новых нормативных документов возникла необходимость в коренной переработке справочного и методического руководства Проектирование железнодорожных станций и узлов, изданного в 1963 г. и получившего широкое применение в практике проектирования. Опыт применения этого Руководства показал целесообразность включения в него, кроме нормативных и справочных данных, ряда методических указаний и материалов, детализирующих и развивающих Инструкцию по проектированию станций и узлов.

При составлении настоящего Руководства были использованы результаты исследовательских, проектных и методических работ, выполненных научно-исследовательскими, учебными и проектными институтами транспорта.

Работа выполнена в лаборатории проектирования станций и узлов Всесоюзного научно-исследовательского института транспортного строительства в творческом содружестве с коллективами отделов узлов и станций и технического Киевгипротранса; отделов нормативно-методического и технических условий и норм Гипротранстэи, отделов механизации и автоматизации сортировочных горок, электрической централизации, связи и радио, а также энергоснабжения института Гипротранссигналсвязь и отдела конструкций верхнего строения пути ПТКБ ЦП МПС.

При подготовке окончательной редакции Руководства учтены замечания и предложения, изложенные в рецензиях специалистов Харгипротранса, Киевгипротранса, Мосгипротранса, а также замечания специалистов Союздорнии и Промтрансниипроекта.

Директор института засл. деятель науки
и техники РСФСР, д-р техн. наук, проф.

Д. И. Федоров

Глава 1
ОСНОВЫ ПРОЕКТИРОВАНИЯ СТАНЦИИ И УЗЛОВ НА ЖЕЛЕЗНЫХ ДОРОГАХ СОЮЗА ССР

1.1. ОБЩИЕ ПОЛОЖЕНИЯ

Железнодорожный транспорт Союза ССР обеспечивает потребности народного хозяйства в грузовых и пассажирских перевозках. Выполнение плана железнодорожных перевозок пассажиров и грузов в значительной мере зависит от работы станций, где сосредоточено выполнение технических и коммерческих, грузовых и пассажирских операций. Стоимость путевого развития и производственно-технических устройств и сооружений узлов и станций составляет около 30-40 % стоимости железной дороги. Технико-экономическая эффективность капитальных вложений в развитие станций и узлов в значительной мере влияет на эффективность затрат на развитие железнодорожного транспорта, в связи с чем их проектированию должно уделяться повышенное внимание.

Основной задачей, подлежащей решению в проекте, является выбор наиболее экономичного варианта строительства новой или развития существующей станции (узла), обеспечивающего намечаемые на расчетные сроки и на каждую очередь строительства (развития) размеры пассажирских и грузовых перевозок, сортировочной и местной работы, пропускную и перерабатывающую способность, а также безопасность и удобства для пассажиров и населения, необходимые условия труда при строительстве и эксплуатации, соблюдение установленных сроков строительства и ввода объекта в эксплуатацию. При этом следует учитывать перспективы дальнейшего развития станции или узла, а также перспективы нового железнодорожного строительства и усиления технического оснащения прилегающего полигона сети железных дорог.

Проектные организации при проектировании должны руководствоваться решениями правительства Советского Союза по вопросам проектирования и строительства. Проекты станций (узлов) должны полностью соответствовать требованиям соответствующих глав Строительных норм и правил, Инструкции по проектированию станций и узлов на железных дорогах Союза ССР, Правил технической эксплуатации железных дорог Союза ССР, Устава железных дорог Союза ССР, стандарта Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм (ГОСТ 9238-73) и других Государственных стандартов по строительству и нормативных документов по изысканиям, проектированию и строительству железных дорог, а также нормативных документов по строительному проектированию, распространяющихся на объекты железнодорожного транспорта.

При проектировании станций и узлов необходимо руководствоваться действующими инструкциями по разработке проектов и смет, устанавливающими содержание, состав, порядок разработки, согласования и утверждения проектов и смет, по которым должно осуществляться строительство новых, развитие, реконструкция и техническое перевооружение действующих предприятий, зданий и сооружений.

Проекты станций и узлов должны обеспечивать:

ускорение обработки поездов и вагонов на станциях;

повышение производительности труда;

наиболее полное использование существующих и проектируемых путей, зданий и устройств;

наилучшую поточность передвижений, наименьшие пробеги подвижного состава и минимальное число пересечений маршрутов, особенно организованных поездов, применение новой техники, автоматизации и комплексной механизации производственных процессов, соблюдение санитарных норм;

автоматизацию и комплексную механизацию производственных процессов;

необходимые условия содержания и ремонта сооружений и устройств станций и узлов, а также механизированную очистку путей и стрелочных переводов от снега;

требования по безопасности движения поездов и производства маневровой работы, по охране труда рабочих в период строительства и эксплуатации и охране окружающей среды.

Проекты станций и узлов должны предусматривать:

применение новейших достижений науки и техники, чтобы новые или реконструируемые объекты ко времени ввода их в действие были технически передовыми и имели высокие технико-экономические показатели, а по условиям труда отвечали современным требованиям, обеспечивали безопасность работы станционных работников и способствовали повышению производительности труда;

наиболее рациональную очередность первоначального и последующего поэтапного развития и технического оснащения;

экономное расходование металла, цемента и леса в строительстве, максимальную экономию площади сельскохозяйственных земель и лесных угодий;

широкую индустриализацию строительства на базе современных средств комплексной механизации и автоматизации строительного производства с применением, как правило, стандартных и типовых цельноперевозимых или сборных конструкций и использованием местных материалов;

применение и эффективное использование автоматизированного планирования и управления работой всех объектов.

Предусматриваемые в проектах материалы, типы оборудования и аппаратуры должны соответствовать действующим стандартам и техническим условиям. Проектирование сооружений и устройств на станциях и в узлах, как правило, следует выполнять по действующим типовым проектам.

При проектировании станций и узлов необходимо предусматривать осуществление принятого проектного решения по очередям, позволяющим последовательно вводить в действие отдельные комплексы (парки, пути, горловины), устройства электрификации, устройства электрической централизации стрелочных переводов и т.п., обеспечивающие поэтапное усиление пропускной и перерабатывающей способности. По каждой очереди в проекте (при наличии задания) должен быть определен пусковой комплекс, в который следует включать производственные сооружения и устройства, необходимые для ввода объекта (очереди, промежуточной мощности) в эксплуатацию. Проекты каждой очереди строительства (развития) станций и узлов должны быть увязаны с перспективным планом и генеральной схемой их развития.

Все новые и переустраиваемые станции и узлы следует проектировать под электрическую или тепловозную тягу с учетом выполнения маневровой работы тепловозами, а в обоснованных случаях - электровозами.

Станции и узлы на железных дорогах с тепловозной тягой, которые намечается в ближайшие 10-15 лет перевести на электрическую тягу, следует проектировать в части продольного профиля и плана, размещения раздельных пунктов, депо и других постоянных устройств по нормам проектирования, предназначенным для железных дорог с электрической тягой.

Проекты строительства (развития) станций должны устанавливать взаимное расположение парков, устройств локомотивного и вагонного хозяйств, пассажирских, грузовых и других устройств станций и должны быть также увязаны с перспективным планом и генеральной схемой их развития, с планировкой городов и населенных мест и развитием других видов транспорта, промышленности и сельского хозяйства.

Проекты новых и развития существующих станций и узлов следует разрабатывать и осуществлять комплексно - по путевому, локомотивному, вагонному, пассажирскому, грузовому и энергетическому хозяйствам, устройствам СЦБ и водоснабжения и др. Технологически однородные сооружения и устройства различных служб, размещаемые на станциях и в узлах (административные, производственные и вспомогательные здания и помещения), должны быть, как правило, объединены. В проектах необходимо также предусматривать широкое кооперирование сооружений и устройств железной дороги с аналогичными сооружениями и устройствами других видов транспорта, промышленных предприятий и населенных пунктов, ремонтного хозяйства, устройств энергоснабжения, водоснабжения, канализации и других инженерных коммуникаций, а также создание общих жилых комплексов, учреждений культурно-бытового назначения и др.

Для выполнения работ по ремонту и содержанию железнодорожного пути, устройств электроснабжения, устройств СЦБ и связи на отдельных раздельных пунктах могут быть запроектированы необходимые эксплуатационно-ремонтные базы, контрольно-испытательные пункты, мастерские и другие вспомогательные помещения.

Разработка проектов удлинения путей, укладки дополнительных путей и усиления отдельных элементов технического оснащения станций может быть выполнена по самостоятельным проектам.

Разработке проектов узлов и станций предшествуют экономические и технические изыскания, детальное изучение топографических, геологических, климатических и других особенностей, а также условий эксплуатации существующих станций, возможности дальнейшего их развития, возможности использования имеющихся баз стройиндустрии, местных строительных материалов и т.п. Технико-экономические и полевые обследования и изыскания необходимо выполнять в объеме, обеспечивающем правильное решение основных вопросов проекта, с использованием имеющегося картографического материала, материалов аэрофотосъемки и материалов изысканий и проектирования прошлых лет.

При проектировании переустройства и развития существующих станций и узлов для увеличения их пропускной и перерабатывающей способности следует выявить имеющиеся затруднения в работе, тщательно проанализировать причины их возникновения и проверить возможность устранения этих затруднений путем изменения технологических процессов, перераспределения работы между смежными станциями и узлами или за счет внедрения других организационно-технических мероприятий.

Рекомендуемый вариант строительства новой или развития существующей станции (узла) устанавливают на основе сопоставления технико-экономических показателей нескольких конкурентоспособных вариантов. В сложных случаях проектные показатели работы станции (узла) по вариантам следует определять с использованием ЭВМ.

Проектирование железнодорожных узлов должно осуществляться на основе генеральных схем их развития, а сортировочных, пассажирских и других крупных и сложных станций - на основе технико-экономических обоснований (ТЭО)1, подтверждающих экономическую целесообразность и хозяйственную необходимость их проектирования и строительства и разрабатываемых в соответствии с указаниями о составе, порядке разработки и утверждения технико-экономических обоснований проектирования и строительства предприятий, зданий и сооружений. ТЭО утверждаются министерствами и ведомствами СССР и советами министров союзных республик, при этом по крупным и сложным объектам необходимо согласование с Госпланом СССР и Госстроем СССР.

______________

1 Технико-экономические обоснования или другая предпроектная документация, их заменяющая, в дальнейшем условно названа ТЭО.

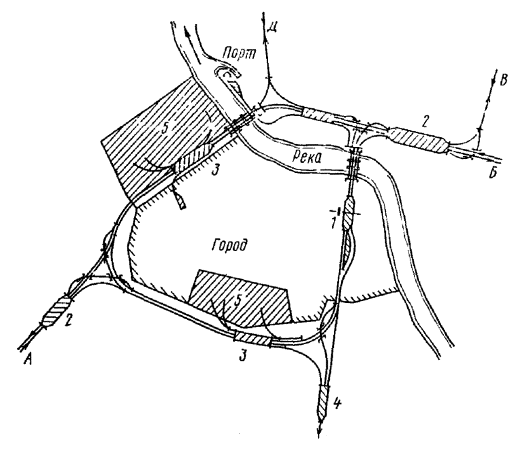

Генеральные схемы и ТЭО развития железнодорожных узлов и крупных станций следует разрабатывать в увязке с проектами планировки городов, промышленных узлов (районов) и развития всех видов транспорта как составных частей единой транспортной системы, определяя взаимное расположение станций, подходов главных и соединительных путей и обходов с учетом перспективы роста прилегающих населенных мест, промышленных предприятий и сооружений других видов транспорта.

При разработке проектно-сметной документации на строительство (развитие) железнодорожных узлов и станций технико-экономические показатели, предусмотренные в утвержденных ТЭО и заданиях на проектирование, не должны быть ухудшены, а сметная стоимость строительства не должна превышать стоимость строительства, определенную в ТЭО.

Решение о стадийности проектирования железнодорожных узлов и станций принимается инстанцией, утверждающей ТЭО. Проектирование в две стадии - технический проект и рабочие чертежи - допускается для узлов, крупных и сложных станций (сортировочных, пассажирских и др.).

Для объектов, строительство которых предполагается осуществлять по типовым проектам и повторно применяемым экономичным индивидуальным проектам, а также по технически несложным объектам, следует разрабатывать только техно-рабочие проекты.

Техно-рабочие (технические) проекты утверждаются по стройкам сметной стоимостью 3 млн. руб. и выше министерствами и ведомствами СССР (по всем входящим в их систему стройкам) и советами министров союзных республик.

Проекты наиболее крупных предприятий и сооружений утверждаются Советом Министров СССР по представлению министерств и ведомств СССР и советов министров союзных республик. Перечень этих строек ежегодно представляется в Совет Министров СССР Госпланом СССР совместно с Госстроем СССР.

Переутверждение техно-рабочих (технических) проектов, в которые внесены изменения, обеспечивающие повышение эффективности производства и улучшение технико-экономических показателей, производится в порядке, установленном для утверждения вновь разработанных проектов. При этом в случаях изменения производственной мощности такие изменения по стройкам сметной стоимостью 3 млн. руб. и выше должны быть согласованы с Госпланом СССР.

Порядок утверждения и переутверждения проектов по стройкам сметной стоимостью до 3 млн. руб. устанавливается министерствами и ведомствами СССР и советами министров союзных республик.

Проектные организации должны разрабатывать технические (техно-рабочие) проекты в сжатом объеме, достаточном для оценки проектных решений, определения стоимости строительства и выполнения строительно-монтажных работ.

Степень детализации и общий объем проектных материалов должны соответствовать эталонам, утвержденным в установленном порядке.

1.2. ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ

Проектирование железнодорожных станций и узлов производится на основании задания на проектирование, которое составляется министерством-заказчиком или управлением дороги (предприятием) с привлечением проектных организаций1 на основе перспективных планов развития железнодорожного транспорта, в соответствии с решениями и технико-экономическими показателями (включая стоимость строительства), принятыми в ТЭО и утвержденными в установленном порядке. Задания на проектирование узлов (станций) выдаются инстанциями, утверждающими ТЭО.

____________

1 Участие проектной организации в составлении задания на проектирование должно входить в комплекс работ по разработке проекта железнодорожного узла (станции).

B тех случаях, когда строительство узла (станции) намечено осуществлять очередями, задание на проектирование составляют и утверждают с технико-экономическими показателями первой очереди строительства. В задании на проектирование должны быть приведены также технико-экономические показатели узла (станции) при полном их развитии. На каждую последующую очередь составляют и утверждают отдельное задание на проектирование.

В задании на проектирование железнодорожных узлов, сортировочных, участковых и других крупных станций помимо общих данных (наименование объекта строительства или реконструкции, основание для проектирования, стадийность проектирования, расчетный срок, общие и особые требования и т.д.) должны быть указаны следующие данные:

указание о необходимости учета электрификации на первую очередь и на расчетный период (система тока, виды электрифицируемого движения);

указания о предполагаемых примыканиях новых железных дорог и их расчетных периодах;

число главных путей, примыкающих к узлу или станции на первую очередь и на расчетный период;

указания о необходимости в данном проекте предусмотреть развитие узла или станции за пределами расчетного периода;

полезная длина приемо-отправочных путей и весовые нормы поездов на примыкающих к узлу направлениях на первую очередь, на расчетные сроки и на перспективу;

способ управления стрелками и сигналами на станции;

средства сигнализации и связи по движению поездов в пределах узла или станции и на прилегающих участках на первую очередь и на расчетный период;

роль узла или станции и его взаимодействие с другими узлами и станциями сети на первую очередь и на расчетный период;

указания о необходимости размещения в узле или на станции депо, промывочно-пропарочной станции или пункта, дезинфекционно-промывочной станции или пункта и т.п.;

вид тяги и тип локомотива на каждом из примыкающих к узлу направлений по видам движения на первую очередь и на расчетный период;

данные о действующих предприятиях - возможных поставщиках балласта.

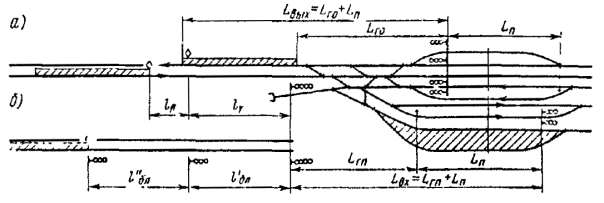

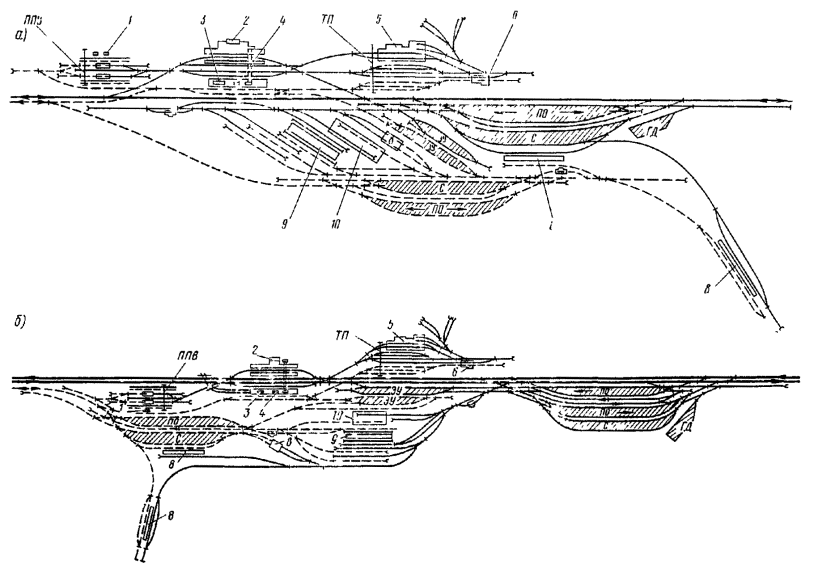

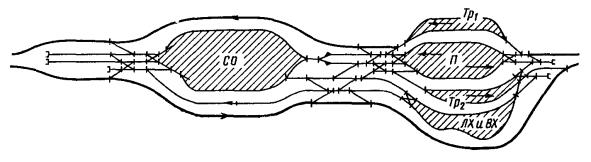

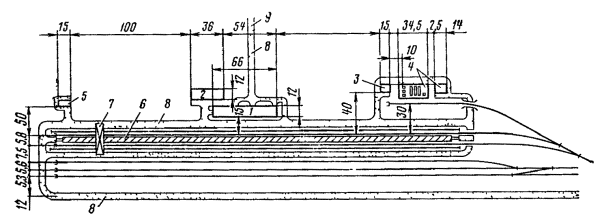

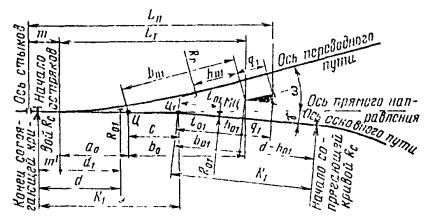

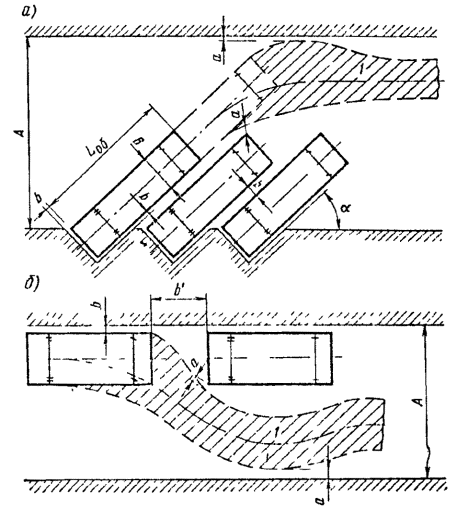

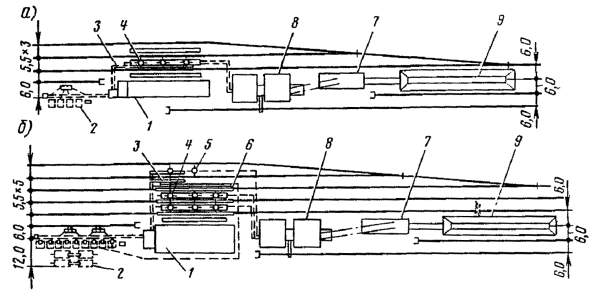

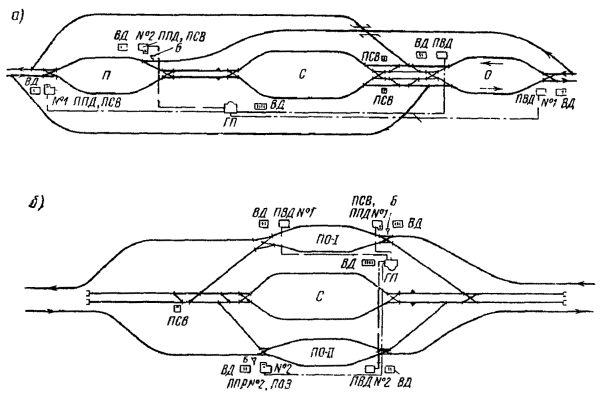

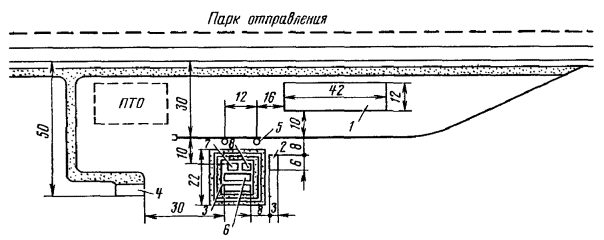

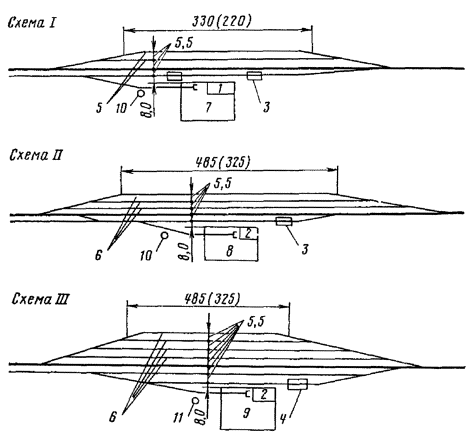

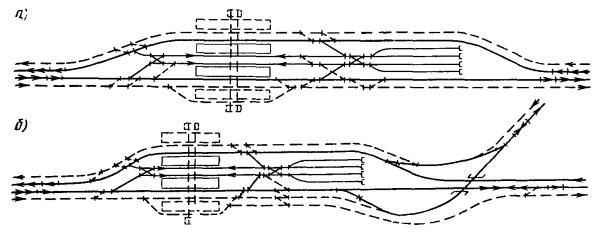

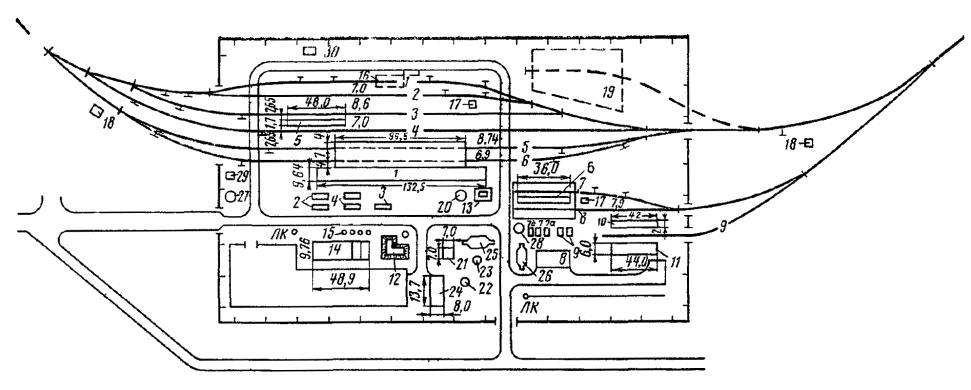

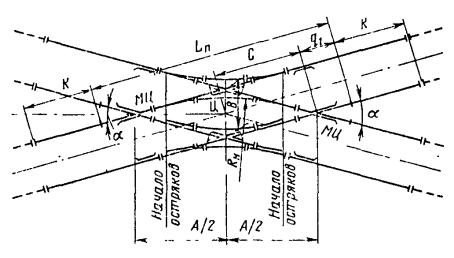

Проектные планы станций и узлов накладывают на планы местности в горизонталях и составляют в масштабах, указанных в табл. 1.1 и 1.2.

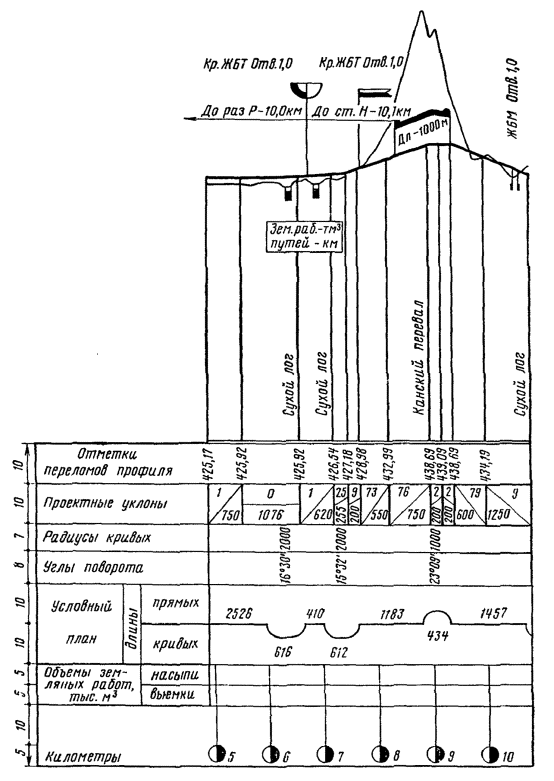

Условные обозначения, применяемые при составлении планов узлов и станций, приведены в приложении 8, а образцы продольных профилей - в главе 6.

Таблица 1.1

Рекомендуемые масштабы для планов раздельных пунктов и железнодорожных поселков

Наименование раздельных пунктов

Масштабы для разных стадий проектирования

Технический проект

Рабочие чертежи

Разъезды, обгонные пункты, промежуточные станции

1 : 2000

1 : 2000; 1 : 1000*

Сортировочные, участковые и грузовые станции

1 : 1000

1 : 1000

Узлы (генеральные схемы)

1 : 5000; 1 : 10000

-

Крупные узлы (генеральные схемы)

1 : 25000

-

__________

* Для сложных случаев 1 : 500.

Таблица 1.2

Рекомендуемые масштабы для профилей проектируемых станций

Наименование профилей

Масштабы для расстояний

горизонтальных

вертикальных

Продольный подробный

1 : 10000

1 : 1000*

» сокращенный

1 : 50000

1 : 1000

Геологический

1 : 10000

1 : 500-1 : 100

Поперечный

1 : 200 - 1 : 100

1 : 200-1 : 100

____________

* Для внутриузловых соединительных путей, подъездных путей и отдельных участков короткого протяжения со сложным планом и большим числом плюсов профиль строят в масштабе 1 : 200.

Глава 2
ЭКОНОМИЧЕСКИЕ ДАННЫЕ ПРОЕКТА

Размеры и характер предстоящей работы узла (станции) по грузовым и пассажирским перевозкам определяют на основе планов перспективного развития отраслей народного хозяйства и отдельных крупных предприятий, а также роста численности населения в районе тяготения проектируемого узла (станции).

Экономическими изысканиями устанавливаются:

современная и перспективная роль и значение узла (станции) в системе межрайонных транспортных связей и по транспортному обслуживанию местного района тяготения;

характеристика района, обслуживаемого узлом (станцией), включающая данные о населенных пунктах, численности населения, природных ресурсах, промышленных предприятиях, сельском хозяйстве, энергетике, наличии баз, складов, перевалочных пунктов, их размещении и транспортно-экономических связях;

взаимодействие, узла (станции) с другими видами транспорта (водным, автомобильным, трубопроводным, воздушным, городским) по обслуживанию грузовых и пассажирских перевозок;

размеры местного и транзитного грузооборота и пассажирского движения (дальнего и пригородного) с учетом намечаемого строительства новых железных дорог на расчетные сроки;

корреспонденция местных и транзитных грузов узла (станции) до взаимодействующих с ним близлежащих участков и сортировочных станций;

распределение местного грузооборота и пассажирооборота узла по отдельным, входящим в его состав станциям с выделением работы грузовых дворов и подъездных путей;

неравномерность грузовых перевозок по отдельным направлениям в целом по всем грузам (для определения размеров движения) и по основным родам грузов (для перевода схемы корреспонденции грузопотоков в вагонопотоки), неравномерность пассажирского движения.

Для участков с интенсивным пригородным движением более подробно должны быть изучены численность и размещение рабочих кадров предприятий, населения жилых и дачных поселков, транспортная подвижность населения, размеры отправления и прибытия пассажиров и распределение пассажирских потоков по часам суток.

При реконструкции существующих узлов (станций) производятся сбор, систематизация и анализ основных статистических материалов по перевозкам грузов и пассажиров за один-два отчетных года.

Важное значение для определения местного грузооборота и пассажирооборота имеет установление границ района тяготения узла (станции) на основе выявления существующих и перспективных внутриузловых и внешних транспортно-экономических связей, издержек перевозок различными видами транспорта, обеспечения бесперебойности сообщения отдельных пунктов района тяготения с узлом (станцией) и других факторов.

Неравномерность перевозок грузов в течение года зависит от ряда причин, таких, как сезонность перевозок сельскохозяйственных грузов, открытие и закрытие навигации на водных путях, ввод в эксплуатацию новых предприятий и т.д. Неравномерность перевозок пассажиров зависит в основном от времени года.

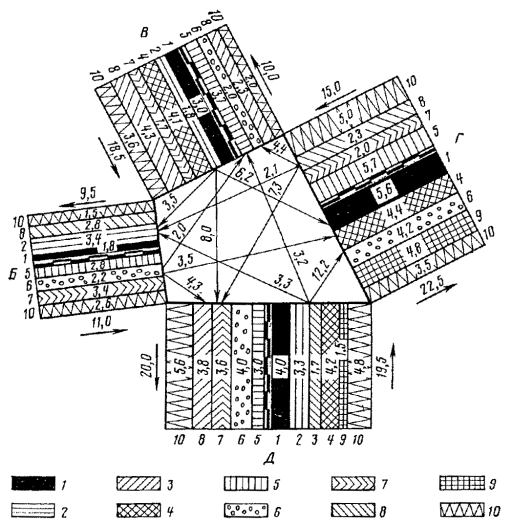

Рис. 2.1. Диаграмма распределения грузовых потоков узла за 19 ... г. по направлениям Б, В, Г, Д (в млн. т):

1 - уголь; 2 - кокс; 3 - нефтепродукты; 4 - руда; 5 - металл; 6 - лес; 7 - минеральные строительные материалы; 8 - хлебные грузы; 9 - минеральные удобрения; 10 - прочие грузы

Показателем неравномерности перевозок является коэффициент внутригодичной неравномерности перевозок

,

где Мн - наибольший месячный грузопоток, тыс. т;

Мср - среднемесячный грузопоток, тыс. т.

В экономическую часть проекта входят основные данные:

1. Размеры и структура местной грузовой работы и транзитных перевозок узла (станции), а также грузопотоков на его входах и выходах за отчетный период и на расчетные сроки. Эти данные представляют в виде общей диаграммы грузовых потоков (рис. 2.1) и сводной (по основным грузам) таблицы («шахматки») развязки грузопотоков между примыкающими к узлу (станции) направлениями (табл. 2.1*).

____________

* В табл. 2.1 и последующих таблицах главы 2 отчетный год условно обозначен 19...*, расчетные годы - 19...**; буквами Б, В, Г, Д условно обозначены направления, примыкающие к узлу, а буквой А - собственно узел, включающий станции A1, A2, …, A.

2. Размеры отправления и прибытия грузов по отдельным станциям, входящим в узел, и по каждому роду груза. Эти данные представляют в табличной форме (табл. 2.2 и 2.3).

3. Корреспонденция грузов. Составляют сводную таблицу по отдельным грузам и итоговую таблицу по всем грузам по форме, представленной в табл. 2.4.

По схемам корреспонденции грузов определяют среднесуточное число вагонов в месяц наибольших перевозок для каждого рода груза по формуле

,

где Г - годовой грузопоток, т;

g - коэффициент внутригодичной неравномерности перевозок;

qср - средняя нагрузка (масса груза) одного вагона, т.

На сети железных дорог обращаются вагоны с различным числом осей (четырех- и восьмиосные)1, различной грузоподъемности и с различной нагрузкой, поэтому среднюю нагрузку вагона для данного груза определяют по формуле

___________

1 Шестиосные вагоны в данном случае в расчет не приняты в связи с прекращением их серийного выпуска.

qcp = р4l4а4 + р8l8а8,

где p4 и p8 - грузоподъемность соответственно четырех- и восьмиосных вагонов, т;

l4 и l8 - коэффициент использования грузоподъемности соответственно четырех- и восьмиосных вагонов;

а4 и a8 - доля участия в перевозках соответственно четырех- и восьмиосных вагонов (часть массы состава нетто, приходящаяся на четырех- и восьмиосные вагоны) по заданию.

Таблица 2.1

Грузопотоки узла, тыс. т, за отчетный год и на расчетные сроки

Направления, с которых грузы прибывают

Наименование грузов

Направления, на которые грузы отправляют

Итого

Собственно узел А

Собственно узел Б

И т.д.

Годы

19 …*

19 …**

19 …**

19 …*

19 …**

19 …**

19 …*

19 …**

19 …**

19 …*

19 …**

19 …**

Собственно узел А

Уголь

























Кокс

























Нефтегрузы

























Руда

























Черные металлы

























Лесные грузы

























Минеральные строительные материалы

























Хлебные грузы

























Минеральные

























удобрения

























Прочие грузы

























Итого

-

-

-

Собственно узел Б

Уголь

























Кокс

























Нефтегрузы

























Руда

























Черные металлы

























Лесные грузы

























Минеральные строительные материалы

























Хлебные грузы

























Минеральные удобрения

























Прочие грузы

























Итого

-

-

-

И т.д.

























Всего

Примечание. Для получения объемов транзитных грузов нужно из итоговых данных вычесть количество отправляемых и прибывающих грузов собственно узла А.

Таблица 2.2

Отправление и прибытие грузов, тыс. т, по станциям и направлениям узла

Наименование станций, входящих в узел

Годы

Количество грузов, отправляемых на направления

Количество грузов, прибывающих с направлений

Б

В

Г

Д

Итого

Б

В

Г

Д

Итого

А1

19 ...*

19 ...**

19 ...**





















А2

19 ...*

19 ...**

19 ...**





















И т.д.























Итого по узлу А

19 ...*

19 ...**

19 ...**





















Средние значения коэффициентов использования грузоподъемности при перевозках основных грузов приведены в табл. 2.5.

В ряде случаев, особенно при перевозке «прочих» грузов, номенклатура которых разнообразна, коэффициент использования грузоподъемности вагона может колебаться весьма значительно. В связи с этим для расчетов коэффициенты по «прочим» грузам следует корректировать применительно к структуре перевозок на данном конкретном направлении.

Число вагонов для погрузки 1 млн. т груза при различных средних нагрузках вагона (без учета неравномерности перевозок) может быть определено по табл. 2.6.

Размеры и структуру вагонопотоков с распределением их по направлениям представляют в табличной форме (табл. 2.7).

Размеры местной работы узла доказывают также в табличной форме (табл. 2.8).

Устанавливают число вагонов, охватываемых отправительской и технической маршрутизацией, что позволяет определить вагонопотоки, проходящие через рассматриваемый узел (станцию) без переработки. Вагонопотоки узла (станции) без переработки и с переработкой могут быть представлены в виде, показанном в табл. 2.9. По аналогичной форме могут быть представлены и поездопотоки.

Одновременно определяют число порожних вагонов по способу равночисленного обмена, при этом учитывают специальную регулировку порожняка.

Таблица 2.3

Отправление и прибытие грузов, тыс. т, по станциям узла и родам грузов

Наименование станций и пунктов погрузки и выгрузки

Годы

Количество отправляемых грузов

Количество прибывающих грузов

всего

в том числе основных

всего

в том числе основных

Ст. А1 - всего

19 ...*

19 ...**

19 ...**





















В том числе:























по грузовому двору

19 ...*

19 ...**

19 ...**





















с подъездных путей

19 ...*

19 ...**

19 ...**





















Ст. А2 - всего

19 ...*

19 ...**

19 ...**





















В том числе:























по грузовому двору

19 ...*

19 ...**

19 ...**





















с подъездных путей

19 ...*

19 ...**

19 ...**





















И т.д.























Итого по узлу А

19 ...*

19 ...**

19 ...**





















Примечание. Объем работы грузового двора распределяется также по категориям грузов (тарные и штучные, грузы в контейнерах, грузы, перевозимые навалом, тяжеловесные, длинномерные, скоропортящиеся, прочие).

Таблица 2.4

Корреспонденция грузов, тыс. т, по узлу А на 19 ...*, 19 ...**, 19 ...** гг.

Направления, с которых грузы прибывают

Направления, на которые отправляются грузы

А

Б

В

И т.д. по направлениям узла

Всего

А1

А2

И т.д.

Итого по узлу А

Участок А(и)-Б(и)

Сортировочная ст. Б и далее

Итого по направлению Б

Участок А(и)-В(и)

Сортировочная ст. В и далее

Итого по направлению В

A1

























А2

























И т.д.

























Итого по узлу А

























Участок А(и)-Б(и)

























Сортировочная ст. Б и далее

























Итого по направлению Б

























Участок А(и)-В(и)

























Сортировочная ст. В и далее

























Итого по направлению В

























И т.д. по направлениям узла

























Всего

























Примечание. Исходя из плана формирования поездов на отдельных направлениях узла, при необходимости определяют корреспонденцию грузов для большего числа участков и сортировочных станций, чем указано в таблице.

С целью определения состава поезда в зависимости от массы брутто устанавливают число четырех- и восьмиосных вагонов (п4 и п8) в составе поезда по следующим формулам:

; ,

где      Qбp -  масса состава брутто, т;

 и  - часть массы состава брутто (в долях единицы) по заданию, приходящаяся соответственно на четырех- и восьмиосные вагоны;

l4 и l8 - коэффициент использования грузоподъемности соответственно четырех- и восьмиосных вагонов;

р4 и p8 - грузоподъемность соответственно четырех- и восьмиосных вагонов, т;

G4 и G8 - масса тары соответственно четырех- и восьмиосных вагонов, т.

Таблица 2.5

Коэффициенты использования грузоподъемности вагонов при перевозках основных грузов

Наименование грузов

Тип вагонов

Коэффициенты использования грузоподъемности вагонов

четырехосных

восьмиосных

Каменный уголь

Полувагоны

1,00

1,00

Кокс

»

0,65

0,65

Нефть

Цистерны

0,85

0,85

Руда

Полувагоны

1,00

1,00

Металлы

»

Платформы

0,90

0,90

0,90

-

Лесоматериалы

Крытые

0,70

-

Полувагоны

0,70

0,70

Платформы

0,70

-

Минеральные строительные материалы

Крытые

0,90

-

Полувагоны

0,95

0,95

Платформы

0,80

-

Цементовозы

1,00

-

Хлебные грузы

Крытые

0,90

-

Минеральные удобрения

»

1,00

-

Цистерны

0,90

-

Полувагоны

1,00

1,00

Платформы

0,80

-

Прочие

Крытые

0,50

-

Полувагоны

0,50

0,50

Платформы

0,40

-

Цистерны

0,80

0,80

Изотермические

0,65

-

Таблица 2.6

Потребное среднесуточное число вагонов на 1 млн. т груза в год при различных нагрузках вагонов
(без учета неравномерности перевозок)

Средняя нагрузка вагона, т

Число вагонов

Средняя нагрузка вагона, т

Число вагонов

Средняя нагрузка вагона, т

Число вагонов

Средняя нагрузка вагона, т

Число вагонов

30

91,3

56

48,9

82

33,4

108

25,4

32

85,6

58

47,2

84

32,6

110

24,9

34

80,6

60

45,7

86

31,8

112

24,5

36

76,1

62

44,2

88

31,2

114

24,0

38

72,1

64

42,8

90

30,4

116

23,6

40

68,5

66

41,5

92

29,8

118

23,2

42

65,3

68

40,3

94

29,2

120

22,8

44

62,3

70

39,2

96

28,5

122

22,5

46

59,5

72

38,1

98

27,9

124
